Какое значение имеет допуск на диаметр алюминиевой проволоки MIG

Сварка алюминия не так щадящая, как сварка стали. Материал по-разному ведет себя при нагревании, по-разному реагирует на давление подачи и требует присадочной проволоки, которая сохраняет постоянные характеристики по всей длине. Для инженеров и групп закупок, участвующих в промышленном производстве, производители алюминиевой проволоки MIG обычно являются основным контактным лицом, когда в процессе сварки возникает проблема или когда результаты являются удовлетворительными. Проволока – это не просто расходный материал. Это переменная процесса.

Что такое алюминиевая проволока MIG

Основное определение

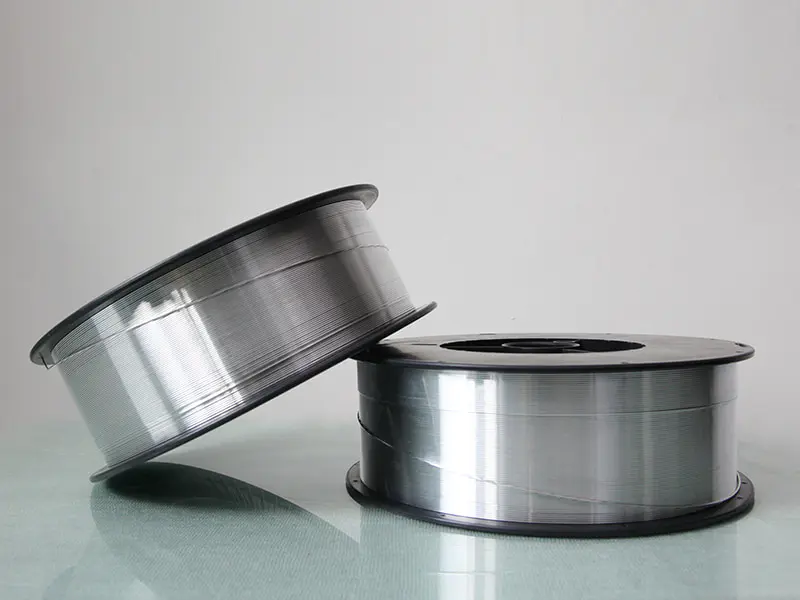

Алюминиевая проволока MIG — это твердый непрерывный присадочный материал, используемый при сварке металлов в инертном газе для соединения алюминия и компонентов из алюминиевых сплавов. Во время сварки проволока проходит через пистолет с заданной скоростью, плавится в сварочной ванне вместе с основным металлом и затвердевает, образуя соединение.

Что отличает алюминиевую проволоку от других присадочных материалов, так это поведение самого металла. Он имеет более низкую температуру плавления, быстрее проводит тепло и практически сразу окисляется на своей поверхности при контакте с воздухом. Проволока также физически мягче, а это означает, что ее подача через сварочное оборудование требует большего внимания к натяжению, состоянию футеровки и давлению приводного ролика, чем обычно требует стальная проволока.

Промышленное применение

Алюминиевая проволока MIG используется в производственных средах, где приоритет отдается снижению веса, устойчивости к коррозии или тому и другому. Общие сектора включают в себя:

• Компоненты автомобильной конструкции и кузова
• Морские и судостроительные сборки
• Аэрокосмическое производство
• Промышленные корпуса и каркасы оборудования
• Перевозка и производство прицепов

В каждой из этих сред проволока должна обеспечивать повторяемые результаты при длительных производственных циклах, а не просто приемлемые сварные швы на отдельных деталях.

Семейства сплавов и почему они важны

Не вся алюминиевая проволока MIG представляет собой один и тот же сплав. Состав проволоки должен соответствовать свариваемому основному материалу и требованиям к характеристикам соединения.

Двумя наиболее часто используемыми семействами являются серия 4xxx, которая содержит кремний и подходит для общего изготовления и термообрабатываемых базовых сплавов, и серия 5xxx, которая содержит магний и часто выбирается для морских и конструкционных применений, где коррозионная стойкость имеет приоритет. Выбор неправильного семейства сплавов может повлиять на прочность сварного шва, склонность к растрескиванию и долгосрочные характеристики, а не только на внешний вид.

Что такое допуск на диаметр при производстве проволоки

Что на самом деле означает этот термин

Каждый провод имеет номинальный диаметр — размер, который он должен иметь. Допуск на диаметр — это диапазон допустимого отклонения от номинального размера по всей длине провода. Это не одно измерение, сделанное один раз. Это отражает то, насколько стабильно проволока сохраняет свой размер поперечного сечения от одного конца катушки до другого.

Более жесткий допуск означает, что допускается меньшее изменение. Более низкий допуск означает, что провод может колебаться в более широких пределах, и оборудованию, расположенному ниже по потоку, приходится иметь дело с этим несоответствием.

Как процесс рисования вносит разнообразие

Алюминиевая проволока MIG начинается с стержня, который протягивается через последовательность матриц все меньшего размера, пока не достигнет своего окончательного диаметра. Процесс волочения проволоки служит источником изменения диаметра.

Несколько факторов способствуют колебаниям во время рисования:

• Износ штампа, который постепенно увеличивает отверстие в течение производственного цикла.
• Изменения в смазке вдоль пути проволоки
• Несоответствие натяжения из-за изменения веса катушки во время отдачи.
• Изменения скорости, которые влияют на то, как металл проходит через каждую матрицу.
• Температурные сдвиги в материале при длительном производственном цикле

Ни один из этих факторов сам по себе не вызывает резких изменений. Но когда несколько взаимодействуют одновременно, совокупный эффект на диаметр может подтолкнуть провод к краю его спецификации или за его пределы.

Жесткая толерантность всегда относительна

Будет ли допуск считаться жестким, зависит от номинального диаметра проволоки и оборудования, через которое она будет проходить. То же абсолютное отклонение, которое не является заметным для провода большего размера, может вызвать реальные проблемы в проводе меньшего размера, поскольку отклонение составляет большую часть общего размера провода.

Это соотношение масштабирования объясняет, почему характеристики допусков обычно записываются как значения плюс-минус и почему проволока, предназначенная для прецизионных применений, имеет более жесткие характеристики, чем проволока для общего использования.

Почему допуск на диаметр влияет на качество сварки

Что происходит в системе подачи

Путь проволоки от катушки до дуги проходит через вкладыш, набор приводных роликов и контактный наконечник. Размер каждого из этих компонентов соответствует номинальному диаметру провода. Когда проволока значительно отклоняется от этого размера, посадка меняется, как и поведение.

Тонкие секции могут потерять сцепление с приводными роликами, что приведет к задержке скорости подачи. Толстые секции создают трение во вкладыше или сопротивление на контактном наконечнике. Любое из этих условий приводит к неравномерности скорости подачи, а неравномерная скорость подачи является одним из основных источников нестабильности дуги при сварке MIG.

Электрическая передача и износ контактного наконечника

Контактный наконечник — это место, где ток движется от оборудования к проводу. Размер отверстия наконечника обеспечивает плавное прохождение провода при сохранении постоянного электрического контакта. Когда диаметр проволоки варьируется:

• Если поперечное сечение слишком мало, возникающая неплотная посадка может привести к неравномерной передаче тока и нестабильной дуге.
• Увеличенная секция проходит через наконечник, выделяя локальное тепло и ускоряя износ.

Замена контактного наконечника является рутинной задачей технического обслуживания, но при крупносерийном производстве износ наконечника, связанный с диаметром, может привести к значительному сокращению этого интервала, чем ожидалось, что приведет к увеличению затрат и времени простоя.

Поведение дуги и результат сварного шва

Стабильность дуги при сварке MIG зависит от постоянного соотношения между скоростью подачи, электрическим напряжением и физическими свойствами проволоки в точке плавления. Изменение диаметра напрямую нарушает эту связь.

Сечение, превышающее номинальное, пропускает больший ток и плавится иначе. Тот, который меньше, делает обратное. Эти сдвиги изменяют длину дуги, изменяют подвод тепла к сварочной ванне и приводят к изменению ширины, высоты и провара валика. В течение всего производственного цикла эти различия приводят к измеримым несоответствиям в готовых сварных швах.

Проблемы качества, которые возникают в дальнейшем

Последствия плохого контроля допуска не всегда заметны на сварочной станции. Они часто появляются позже:

• Пористость, где покрытие защитного газа разрушается во время колебаний дуги
• Прожоги на тонких срезах, подвергшихся избыточному локализованному теплу.
• Неполное сваривание, когда дуга неправильной формы не смогла полностью расплавить основной материал.
• Повышенное количество доработок и количество ошибок при проверке, которые связаны с целостностью проволоки, а не с ошибками оператора.

Выявление этих проблем постфактум обходится значительно дороже, чем с самого начала задавать проволоку с соответствующим контролем допуска.

Как производители держат толерантность под контролем

Управление штампами

Износ матрицы предсказуем. Производители, которые рассматривают замену штампа как плановый интервал, а не как реактивный ремонт, снижают риск постепенного смещения диаметра, остающегося незамеченным в ходе производственного цикла. Частота этого интервала зависит от волочимого сплава, скорости волочения и используемой системы смазки.

Непрерывное поточное измерение

Лазерные системы измерения диаметра, установленные вдоль линии волочения, позволяют производителям контролировать размер проволоки в режиме реального времени, а не отбирать образцы готовых катушек после производства. Когда проволока приближается к краю допуска, система немедленно сигнализирует об отклонении, давая оператору возможность отрегулировать ее до того, как проволока выйдет за пределы спецификации.

Без поточного измерения изменение диаметра может сохраняться на протяжении всей производственной партии, прежде чем оно будет выявлено.

Скорость, растяжение и параметры, специфичные для сплава

Параметры чертежа, подходящие для одного сплава, не передаются автоматически на другой. Каждый сплав имеет свои характеристики деформации, скорость наклепа и поведение поверхности при волочении. Производителям, работающим с несколькими семействами сплавов, необходимы отдельные настройки процесса для каждого, проверенные на соответствие требованиям к допускам производимой проволоки.

Управление скоростью и напряжением особенно важно. Изменения веса катушки по мере окупаемости материала могут изменить натяжение на пути проволоки. Неодинаковая скорость двигателя на разных этапах волочения может привести к периодическим изменениям, которые проявляются в регулярных колебаниях диаметра готовой проволоки.

Что следует учитывать при оценке проволоки для производственного использования

Прежде чем выбрать источник проволоки для регулярного производственного использования, стоит проанализировать следующие факторы:

• Спецификация допуска — соответствует ли указанный диапазон характеристикам отверстия контактных наконечников и используемого оборудования.
• Документация по сплавам — сертифицирован ли химический состав проволоки на соответствие требованиям к основному материалу приложения.
• Чистота поверхности — алюминиевая проволока с остаточным окислением или волочильной смазкой на поверхности приводит к загрязнению сварочной ванны.
• Намотка катушки — неравномерная намотка приводит к изменениям натяжения во время отдачи, что нарушает постоянство скорости подачи.
• Записи о прослеживаемости — номера плавок, данные проверок и производственная документация имеют значение в регулируемых отраслях, где качество сварных швов должно поддаваться проверке.

Закрытие

Допуск на диаметр — одна из тех характеристик, которую часто игнорируют, пока она не вызывает проблемы. К тому времени стоимость уже будет учтена в куче доработок, проценте брака или ускоренном графике технического обслуживания. Понимание взаимосвязи между тем, как изготавливается алюминиевая проволока MIG, и тем, как она работает в оборудовании, дает командам по закупкам и инженерам более обоснованную основу для оценки того, что они покупают.

Для групп, занимающихся поиском расходных материалов для сварки алюминия, компания Hangzhou Kunli Welding Materials Co., Ltd. производит алюминиевую проволоку MIG с контролируемым допуском по диаметру, предназначенную для обеспечения постоянной подачи и стабильных характеристик дуги в условиях промышленного производства. Свяжитесь с нами, чтобы обсудить варианты сплавов, характеристики допусков или оценку образца.
