Можно ли использовать алюминиевую проволоку MIG 5183 для сосудов под давлением?

Сварка сосуда под давлением – это не то место, где можно обнаружить, что ваш присадочный металл не соответствует требованиям. Коррозионное растрескивание под напряжением, усталость сварных швов и разрушение соединений при криогенной эксплуатации не являются гипотетическими проблемами — это задокументированные виды отказов, которые определяют характеристики материалов. Выбор неправильного алюминиевого наполнителя не всегда очевиден на производстве, но последствия проявляются в эксплуатации в условиях, для которых соединение никогда не было предназначено. 5183 Алюминиевая проволока MIG занимает особое место в иерархии выбора присадочного металла: его выбирают, когда условия эксплуатации, основной сплав или конструкционные требования выходят за рамки того, что может надежно обеспечить алюминиевая проволока общего назначения.

Что отличает сварку сосудов под давлением от обычного производства

Сварное соединение подвергается циклической и постоянной нагрузке

В обычных алюминиевых изделиях — корпусах, кронштейнах, структурных рамах — сварное соединение обычно испытывает статическую нагрузку в относительно стабильной среде. Требованием к характеристикам является размерная целостность и базовое структурное соединение.

Сварное соединение сосуда под давлением представляет собой другую ситуацию. Он работает под внутренним давлением, часто с циклической нагрузкой, поскольку в течение срока службы сосуд неоднократно нагнетает и сбрасывает давление. Эта циклическая нагрузка создает усталостное напряжение, которое накапливается в зоне сварного шва и в зоне термического влияния. Соединение, которое выдерживает статическую нагрузку, может постепенно растрескиваться под действием усталости.

Коррозия в зоне сварки представляет собой структурный риск

Металл шва и окружающая его зона термического влияния часто электрохимически отличаются от основного материала. В алюминии эта разница может привести к преимущественной коррозии в зоне сварки, когда сборка подвергается воздействию хлоридов, влаги или других агрессивных сред.

В сосуде под давлением коррозия сварного шва — это не просто состояние поверхности: она уменьшает толщину стенок и создает места для возникновения коррозионного растрескивания под напряжением. Состав присадочного металла напрямую влияет на коррозионную стойкость зоны сварного шва по отношению к окружающему основному материалу.

Что дает обычная алюминиевая проволока и где ее не хватает

Общий наполнитель хорошо подходит для применений с низким спросом

Алюминиевые присадочные проволоки общего назначения, в том числе кремнийсодержащие типы, используемые для термообрабатываемых сплавов, подходят для широкого спектра производственных задач. Их выбирают по простоте сварки, характеристикам текучести, устойчивости к растрескиванию на небольших сварных швах и совместимости с обычными базовыми сплавами.

Для некритических применений: сварные рамы, общие корпуса, косметические сварные швы и легкие конструктивные работы, обычная присадочная проволока работает адекватно, не требуя затрат или усложнения технических характеристик, как у более высоколегированной проволоки.

Пробелы, возникающие в сложных условиях

Обычная алюминиевая проволока не подходит для всех применений с одинаковой производительностью. Где он имеет тенденцию не соответствовать требованиям:

• Соединения в базовых сплавах с высоким содержанием магния (таких как серии 5083 и 5456), где химический состав наполнителя должен соответствовать коррозионным свойствам основного сплава.
• Работа при низких температурах, при которой некоторые припои теряют вязкость при падении температуры.
• Соединения, критические к усталости, в которых более высокая прочность металла сварного шва снижает скорость роста усталостных трещин.
• Морская и морская среда, где длительное воздействие хлоридов требует использования наполнителя, коррозионный потенциал которого совместим с базовым сплавом.

Почему ЭР5183 устраняет эти пробелы

Содержание магния – функциональная разница

ER5183 содержит более высокий уровень магния, чем многие алюминиевые наполнители общего назначения. Магний в твердом растворе упрочняет металл шва и повышает его стойкость к коррозионному растрескиванию под напряжением в хлоридных средах. Вклад магния в прочность сохраняется после сварки без необходимости послесварочной термообработки.

Это не второстепенное преимущество — это основная инженерная причина, по которой ER5183 рекомендуется использовать для сосудов под давлением, сваренных из базовых сплавов серии 5000. Металл сварного шва должен быть химически и механически совместим с основным сплавом в течение всего срока службы сосуда.

Имеет ли значение более высокая прочность металла сварного шва при проектировании сосудов под давлением?

Да, и это имеет особое значение. Нормы проектирования сосудов под давлением устанавливают допустимые значения напряжения для сварных соединений, и эти значения привязаны к фактическим механическим свойствам металла сварного шва. Присадочная проволока с более низким пределом текучести или меньшей прочностью на разрыв вынуждает проектировщика либо увеличивать толщину стенки, либо снижать допустимое рабочее давление.

ER5183 производит сварочный металл с более высокой прочностью после сварки, чем альтернативы с низким содержанием магния, что дает проектировщику судна больше возможностей для работы с требуемыми нормами коэффициентами безопасности без чрезмерного увеличения толщины стенки.

Низкотемпературная прочность — важнейшее требование для криогенных сосудов

Резервуары для хранения СПГ, криогенные технологические сосуды и оборудование для обработки сжиженного газа работают при температурах намного ниже температуры окружающей среды. Алюминиевые сплавы обычно сохраняют ударную вязкость при низких температурах лучше, чем углеродистая сталь, и это одна из причин, почему алюминий используется в этой области применения. Но выбор присадочной проволоки по-прежнему имеет значение.

ER5183 известен тем, что сохраняет достаточную прочность при криогенных температурах, поэтому он неоднократно упоминается в спецификациях для СПГ и криогенных резервуаров. Наполнитель, который становится хрупким при температуре эксплуатации, является структурным дефектом независимо от его характеристик при комнатной температуре.

Контексты приложений, которые специально требуют ER5183

Морские сосуды под давлением и морское оборудование

Морская среда сочетает в себе длительное воздействие солевых туманов с механическими нагрузками, а в морских условиях – с циклической усталостью, вызванной волнами. Сосуды под давлением в этой среде — гидравлические аккумуляторы, газовые баллоны, технологические сосуды на платформах — нуждаются в сварных соединениях, которые одновременно противостоят как коррозии, так и усталости.

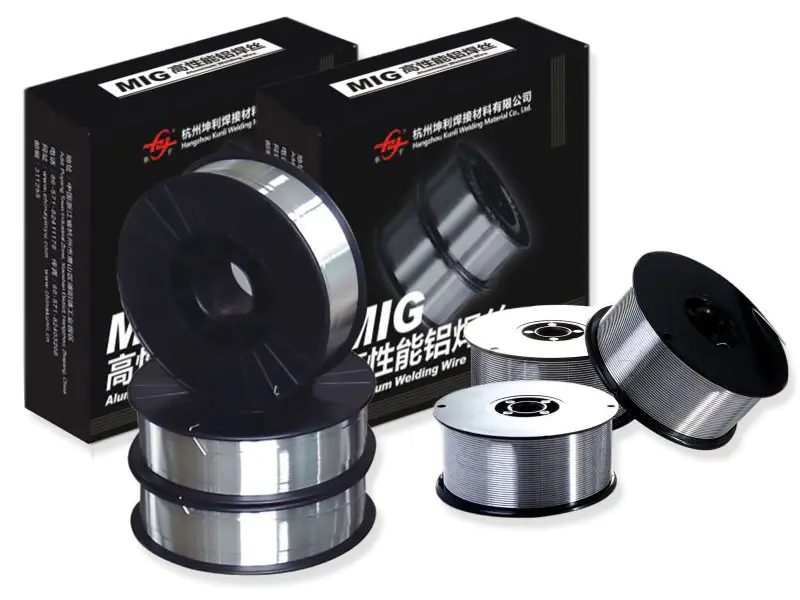

Алюминиевая проволока 5183 MIG обеспечивает сочетание стойкости к коррозии на основе магния и достаточную прочность сварного шва, необходимую для этих применений. Выбор наполнителя общего назначения для морских сосудов под давлением приводит к несоответствию между условиями эксплуатации и возможностями металла сварного шва.

Химические технологические сосуды, работающие с агрессивными средами

При химической обработке сосуды, работающие с кислотами, щелочными растворами или технологическими потоками, содержащими галогениды, нуждаются в сварных соединениях, коррозионное поведение которых предсказуемо в течение всего срока службы сосуда. Зона сварного шва, которая корродирует быстрее, чем основной материал, представляет собой точку разрушения, которую трудно обнаружить визуально до тех пор, пока не произойдет значительная потеря стенки.

Для химических сосудов на основе 5083 ER5183 поддерживает гальваническую совместимость между металлом сварного шва и основным сплавом, уменьшая электрохимическую движущую силу, вызывающую преимущественную коррозию сварного шва.

Коды необожженных сосудов под давлением

Стандарты изготовления сосудов под давлением в различных юрисдикциях определяют допустимые присадочные металлы для различных базовых сплавов и комбинаций условий эксплуатации. Для базовых сплавов серии 5000, эксплуатируемых в необожженных сосудах под давлением, ER5183 постоянно указывается в качестве приемлемого наполнителя. Использование неутвержденного наполнителя создает проблемы с соблюдением требований, выходящие за рамки эксплуатационных характеристик: это может привести к аннулированию сертификации судна.

Производители, работающие в соответствии с нормами давления, должны проверить одобрение присадочного металла для конкретного основного сплава и класса эксплуатации до начала сварки, а не после нее.

Сравнение ER5183 с другими распространенными алюминиевыми наполнителями для работы в сосудах под давлением

ER5356 иногда рассматривается как альтернатива ER5183, и для некритических конструкционных сварных швов на сплавах серии 5000 его часто достаточно. Ключевым ограничением является криогенная работа — ER5356 не пригоден для эксплуатации при температурах ниже примерно минус 65 градусов Цельсия, что исключает его для СПГ и низкотемпературного технологического оборудования. ER5183 не имеет такого ограничения.

Практические рекомендации по сварке при использовании ER5183

Подача проволоки и настройка приводного ролика

Механические свойства ER5183 аналогичны другим алюминиевым наполнителям серии 5000 с точки зрения подачи проволоки. Она мягче стальной проволоки и более подвержена деформации приводных роликов, если контактное давление установлено слишком высоким. Используйте ролики с V-образными или U-образными канавками с низкой силой контакта и используйте тефлоновую или нейлоновую прокладку в кабеле пистолета для уменьшения трения.

Алюминиевая проволока всех типов требует чистого и сухого хранения. Загрязнение влаги на поверхности проволоки может способствовать образованию пор в сварном шве, что является особенно серьезным дефектом при работе с сосудами под давлением, где пористость является критерием браковки в применимых нормах.

Выбор защитного газа для ER5183

Чистый аргон является стандартным защитным газом для сварки MIG алюминия, включая алюминиевую проволоку MIG 5183. Аргон обеспечивает стабильные характеристики дуги и поддерживает режим распыления, обеспечивающий глубокое проплавление и чистый профиль шва, подходящий для работы в сосудах под давлением.

Смеси аргона и гелия увеличивают энергию дуги и могут улучшить сварку более толстых сечений, но они также увеличивают риск пористости, если защитное покрытие не поддерживается полностью. Для сосудов под давлением, где пористость строго контролируется нормами, чистый аргон является выбором с меньшим риском, если только толщина секции специально не требует более высокого подвода тепла.

Предварительный нагрев и контроль температуры между проходами

Алюминий не требует предварительного подогрева, как сталь, но контроль межпроходной температуры имеет значение для многопроходной сварки. Слишком быстрое охлаждение соединения между проходами может привести к возникновению остаточного напряжения. Чрезмерная межпроходная температура может повлиять на свойства зоны термического влияния.

При работе с сосудами под давлением температура между проходами должна находиться в пределах диапазона, рекомендованного действующим производственным стандартом. Отслеживайте температуру с помощью контактных термометров, а не оценивайте ее на ощупь или путем наблюдения.

Когда следует сверяться со спецификацией перед выбором провода

Если проект включает в себя что-либо из следующего, выбор присадочного металла необходимо проверить на соответствие применимому стандарту перед началом сварки:

• Сосуды, подлежащие испытанию под давлением или проверке третьей стороной
• Температура эксплуатации ниже окружающей среды, особенно ниже минус 65 градусов Цельсия.
• Базовые сплавы серий 5083, 5086 или 5456.
• Морские, морские или химические технологические услуги
• Проекты, где требуется аттестация процедуры сварки
• Замена присадочного металла после квалификации означает повторную квалификацию процедуры, что имеет последствия для графика и стоимости. Правильный выбор наполнителя на этапе проектирования позволяет избежать этой проблемы.

Поиск ER5183 для сертифицированных работ с сосудами под давлением

Для изготовления сосудов под давлением требуются присадочные металлы, наличие которых можно отследить до сертификации их материала, а также проверку химического состава для каждой производственной партии. Присадочная проволока, которая правильно работает при испытаниях, но не может быть подтверждена документированным химическим анализом, создает проблемы с соблюдением требований, которые трудно решить после завершения строительства резервуара. Ханчжоу Куньли Сварочные материалы Лтд. поставляет алюминиевую проволоку MIG 5183 для сварки сосудов под давлением, криогенной, морской и морской сварки. Их продукция включает сертификационную документацию, подтверждающую квалификацию процедур и требования к проверке третьей стороной. Если вы указываете или приобретаете ER5183 для проекта сосуда под давлением, обращение к вашему основному сплаву, условиям эксплуатации и применимому стандарту изготовления дает их команде контекст для подтверждения пригодности продукта и условий поставки.
