Что такое алюминиевая плетеная проволока и где она обычно используется

Производители проводов с алюминиевой оплеткой играют центральную роль в поставке гибких и легких проводников для широкого спектра применений в области электропитания и заземления. Сплетая множество тонких алюминиевых жил в плоские или круглые оплетки, производители создают проводники, которые противостоят усталости металла, рассеивают тепло более эффективно, чем цельные стержни, и снижают вес системы, где важен каждый килограмм. Эти продукты используются на подстанциях в качестве гибких шинных перемычек, в солнечных батареях и электромобилях в качестве сильноточных межсоединений, а также в автоматическом, морском и потребительском оборудовании, где повторяющиеся движения и агрессивные среды являются обычным явлением. Тщательный контроль диаметра прядей, отжига, натяжения оплетки и обработки поверхности (включая электролужение, когда это необходимо) определяет эксплуатационные характеристики, которые вы увидите в эксплуатации, в то время как обычные методы установки, такие как гидравлическое обжатие и болтовые соединения, обеспечивают долговечные соединения с низким сопротивлением.

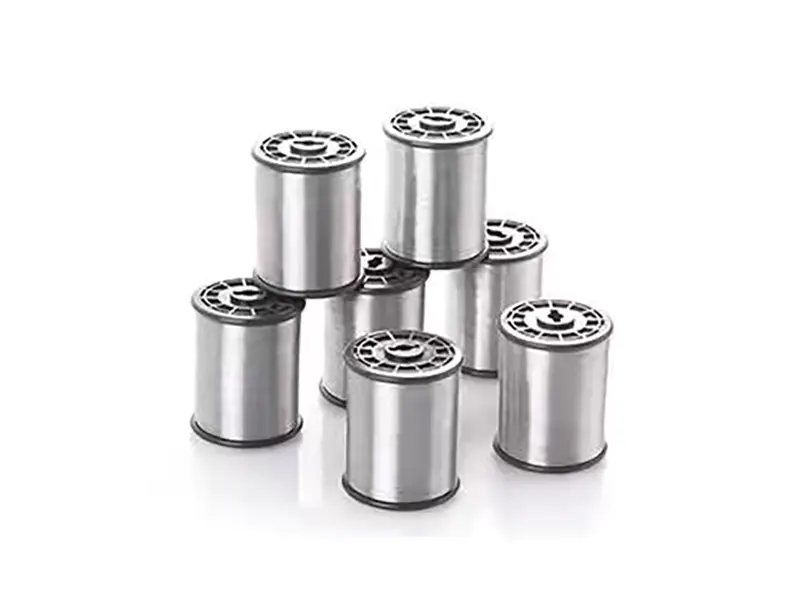

Что такое Алюминиевая плетеная проволока

Алюминиевая плетеная проволока представляет собой гибкий электрический проводник, изготовленный путем сплетения множества тонких алюминиевых жил в плоскую ленту или круглую веревочную структуру. Вместо использования одного цельного куска металла в процессе плетения сотни или тысячи тонких алюминиевых проводов превращаются в единый, мягкий, легко сгибаемый продукт, который по-прежнему проводит большой ток с очень небольшим сопротивлением.

Оплетка дает ему три больших преимущества по сравнению с обычным сплошным проводом или кабелем:

• Он может сгибаться миллионы раз, не ломаясь (идеально подходит для всего, что движется).
• Он остается намного легче, чем медная оплетка того же номинала тока.
• Алюминий естественным образом образует тонкий и прочный оксидный слой, который защищает его от коррозии во влажной или соленой среде.

Компания Kunliwelding производит как плоскую, так и круглую алюминиевую плетеную проволоку в широком диапазоне размеров: от небольших секций, используемых внутри приборов, до тяжелых ремней, выдерживающих тысячи ампер на электростанциях.

Понимание того, почему плетеная структура все меняет

Представьте себе, что вы пытаетесь сломать один толстый алюминиевый стержень пополам, сгибая его вперед и назад. Уже через несколько десятков циклов металл затвердевает и ломается. Теперь представьте, что вы разделяете это же сечение на несколько сотен прядей толщиной с волос и сплетаете их вместе. Когда коса сгибается, каждой отдельной пряди нужно сдвинуться лишь на небольшое расстояние, поэтому ни одна из них никогда не достигнет точки усталости. Это простое перераспределение напряжения является причиной того, что правильно изготовленная алюминиевая оплетка может выдержать миллионы циклов изгибания и при этом выглядеть совершенно новой.

Открытое переплетение также создает естественные воздушные каналы между прядями. Тепло, которое могло бы накопиться внутри твердого проводника, легко уходит, а это означает, что оплетка становится заметно холоднее при той же нагрузке. Во многих установках этот дополнительный тепловой запас является разницей между компонентом, который прослужит двадцать лет, и компонентом, который выходит из строя преждевременно.

Повседневные установки, которые большинство людей никогда не замечают

Зайдите на любую промышленную подстанцию или распределительное устройство среднего напряжения, и вы почти наверняка увидите плоские алюминиевые оплетки, используемые в качестве гибких шинных перемычек и заземляющих лент. Плоская форма позволяет им аккуратно прилегать к шинам, а присущая им упругость поглощает низкочастотную вибрацию от близлежащих трансформаторов, не передавая это движение болтовым соединениям.

На крышных или наземных солнечных установках цепочки панелей подключаются к объединительным коробкам через провода в алюминиевой оплетке. В течение дня монтажные стойки нагреваются и расширяются; ночью они остывают и сжимаются. Жесткие соединения передают эти силы непосредственно на распределительные коробки модулей и в конечном итоге приводят к растрескиванию паяных соединений. Оплетка просто изгибается вместе с конструкцией и защищает наиболее хрупкие части системы.

Внутри электромобилей – будь то легковые автомобили, автобусы или грузовые фургоны – толстые круглые алюминиевые оплетки образуют пути сильного тока между аккумуляторными блоками, инверторами и приводными двигателями. Каждый килограмм, снятый с жгута проводов, напрямую преобразуется в дополнительный запас хода, а алюминиевая оплетка обеспечивает ту же силу тока, что и медь, при примерно вдвое меньшем весе.

Линии автоматизации производства — еще одно место, где провод с алюминиевой оплеткой стал незаменимым. Шестиосные роботы, машины для захвата и перемещения и автоматизированные сварочные ячейки передают энергию и сигналы через энергоцепи или кабельные трассы, которые сгибаются миллионы раз в год. Внутри этих цепей вы найдете пучки алюминиевой оплетки, часто защищенной тонкой экструдированной втулкой, плавно сгибающейся при каждом движении руки робота.

Морские применения в полной мере используют естественную коррозионную стойкость алюминия. Яхты, коммерческие рыболовные суда, морские суда снабжения и даже круизные лайнеры используют ремни с алюминиевой оплеткой для соединения аккумуляторов, цепей стартера, соединения между секциями корпуса и заземления навигационного оборудования. Соляные брызги, которые быстро разрушают незащищенную медь, просто заставляют алюминий образовывать тонкую, твердую оксидную пленку, которая останавливает дальнейшее воздействие.

Даже в обычных бытовых приборах тот же принцип применяется, но в меньших масштабах. Стиральная машина, которая вибрирует по полу прачечной, компрессор холодильника, который включается и выключается тысячи раз в год, конденсаторный блок кондиционера, который находится на улице под дождем и в жару – все они полагаются на короткие отрезки алюминиевой оплетки, обеспечивающие герметичность клемм двигателя, несмотря на постоянную тряску.

Подробный взгляд на конкретные среды

Способы подключения, которым доверяют установщики

Большинство наших клиентов выполняют неразъемные соединения с помощью гидравлического обжима. Трубчатый выступ надевается на очищенный конец оплетки и сжимается с помощью набора матриц, который заставляет мягкий алюминий проникать в каждую зазубрину внутри ствола. Готовое соединение газонепроницаемо, сварено методом холодной сварки и не ослабнет даже после десятилетий циклического изменения температуры.

В местах с ограниченным пространством монтажники часто пробивают или сверлят отверстие прямо в плоской оплетке и прикручивают ее к шине, используя высокопрочное оборудование и тарельчатые пружинные шайбы. Шайбы поддерживают постоянное давление по мере расширения и сжатия материалов, обеспечивая низкое контактное сопротивление на протяжении всего срока службы оборудования.

Пайка возможна при использовании правильного флюса и правильной техники, особенно на луженых версиях, но обжатие остается предпочтительным методом для силовых соединений, поскольку оно быстрее, повторяется и не требует последующей очистки.

Тепловые характеристики в реальных установках

Поскольку площадь поверхности оплетки значительно больше, чем у сплошного проводника того же сечения, конвективное и радиационное охлаждение происходит гораздо эффективнее. Испытания, которые мы регулярно проводим собственными силами, показывают, что температура поднимается на десять-двадцать градусов ниже, чем у эквивалентных цельных алюминиевых или медных стержней при прохождении идентичных токов на открытом воздухе. Этот запас становится особенно ценным внутри закрытых панелей, где естественный поток воздуха ограничен.

Новые и быстрорастущие приложения

Инфраструктура зарядки электромобилей создала совершенно новые модели спроса. Общественные станции быстрой зарядки используют выдвижные кабельные катушки, которые выдвигаются и втягиваются тысячи раз в день. Внутри этих катушек толстые проводники в алюминиевой оплетке выдерживают механические изгибы, которые могут разрушить любой прочный кабель за несколько недель.

Разработчики ветроэнергетики теперь используют алюминиевую оплетку для проводки системы рыскания и тангажа, поскольку гондола постоянно вращается навстречу ветру, а лопасти регулируют угол наклона при каждом обороте. Традиционная проводка скрутилась бы до разрушения; оплетка просто сгибается, не накапливая энергию скручивания.

Крупные центры обработки данных строят системы автобусных маршрутов длиной в сотни метров через здания, которые со временем оседают и слегка смещаются. Жесткие секции автобуса соединены широкими компенсаторами из алюминиевой оплетки, которые бесшумно поглощают все движения и не требуют обслуживания.

Рельсовые и трамвайные системы соединяют вагоны тяжелыми алюминиевыми перемычками, которые проводят обратный ток тяги, в то время как подвеска шарнирно поворачивается на неровных путях. Сочетание высокой пропускной способности по току и малого веса делает алюминий естественным выбором.

На концертных площадках, выставочных залах и временных открытых сценах над головой проложены распределительные кабели. Экипажам нужны кормушки, которые быстро сматываются, мало весят и устойчивы к перегибам после многократного обращения. Легкая алюминиевая оплетка в значительной степени заменила более тяжелые медные кабели в профессиональных туристических установках.

Выбор правильной конфигурации

Круглая тесьма доступна в широком диапазоне размеров и подходит для различных применений.

Варианты плоской оплетки также обширны и подходят для различных требований как по ширине, так и по толщине.

Материалы включают голый алюминий или электролуженое покрытие, обеспечивающее улучшенную защиту от коррозии и облегчающее пайку.

Мы предлагаем дополнительные расширяемые рукава из полиэстера или нейлона, которые повышают устойчивость к истиранию и повышают долговечность.

Наши продукты поставляются в предварительно нарезанных отрезках с обжатыми наконечниками или с просверленными концами, что гарантирует их готовность к немедленной установке.

Сообщите нам рабочий ток, ожидаемое количество гибких циклов, условия окружающей среды и ограничения по пространству, и мы порекомендуем точную конструкцию, которая обеспечит десятилетия безотказной работы.

Долгосрочная надежность встроена, а не добавляется позже

Каждый этап нашего процесса ориентирован на одну цель: как только оплетка будет установлена, никому больше не придется об этом думать. Диаметр пряди и температура отжига контролируются, поэтому материал остается мягким на протяжении всего срока службы. Натяжение оплетки и длина свивки остаются постоянными, поэтому плетение никогда не распускается и не вызывает истирания. Окончательная проверка выявляет любые дефекты поверхности перед упаковкой и отправкой продукта.

При выборе алюминиевой оплетки для проекта обратитесь к производителям, которые подбирают детали конструкции в соответствии с применением: выберите подходящее поперечное сечение, отделку и обработку концов с учетом ожидаемых токов, гибких циклов, условий окружающей среды и доступного пространства. Правильно изготовленная оплетка снижает потребности в техническом обслуживании за счет компенсации теплового расширения, вибрации и непрерывного движения без увеличения контактного сопротивления. Она доступна с дополнительными абразивными втулками или предварительно прикрепленными наконечниками для установки по принципу «включай и работай». Если вы можете указать рабочий ток, ожидаемый рабочий цикл, воздействие окружающей среды и ограничения при монтаже, производитель может порекомендовать конфигурацию оплетки, которая соответствует этим требованиям и обеспечивает долгосрочную работоспособность.
