Почему ER4943 — универсальный выбор для сварки смешанных сплавов?

Инженеры-сварщики, работающие с несколькими типами алюминиевых сплавов, хорошо знают это разочарование: одна присадочная проволока надежно работает с одним основным материалом, но начинает проявлять трещины, пористость или плохое проваривание в тот момент, когда меняется комбинация сплавов. Переключение проводов в середине проекта увеличивает время, увеличивает риск путаницы материалов и усложняет закупки. Если вы оцениваете варианты наполнителя для рабочего процесса, в котором регулярно используются различные марки алюминия, понимание того, что отличает по-настоящему адаптируемую проволоку от специализированной, стоит потратить время, прежде чем приступать к составлению спецификации.

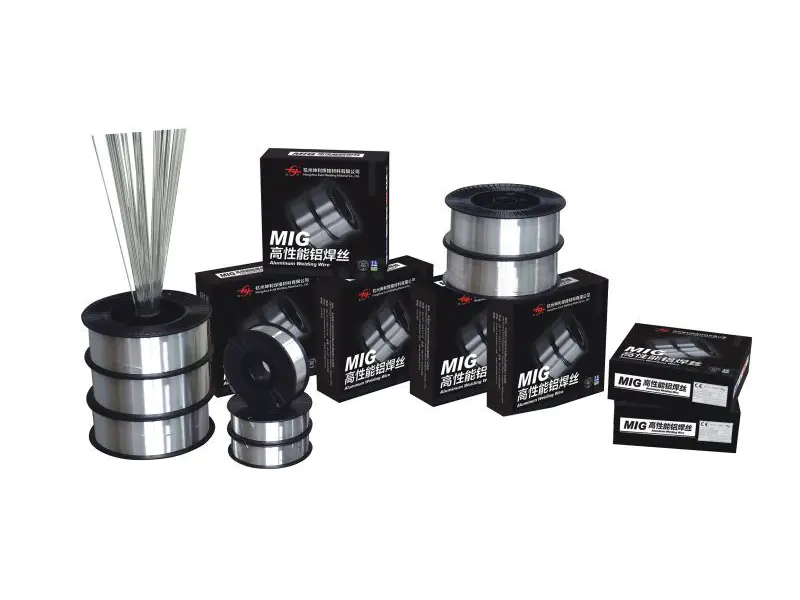

Что такое сварочная проволока для алюминия ER4943?

Алюминиевая сварочная проволока ER4943 — это кремнийсодержащий алюминиевый присадочный сплав, разработанный для устранения ограничений совместимости, обнаруженных в проволоках на основе кремния предыдущего поколения. Он принадлежит к семейству алюминиево-кремниевых наполнителей и имеет общее происхождение с более широко известным обозначением 4043, но при этом вносит существенные изменения в его химический состав.

Отличительной особенностью ER4943 является содержание очищенного кремния в сочетании с контролируемым добавлением магния. Эта комбинация была введена специально для улучшения механических свойств наплавленного шва — области, где стандартные кремниевые наполнители исторически неэффективны при использовании на магниевых базовых сплавах.

С практической точки зрения, эта проволока пытается сократить разрыв между двумя исторически отдельными категориями наполнителей: оптимизированными по текучести и трещиностойкости и оптимизированными по прочности в конструкционных применениях. Достигнет ли он этого баланса для вашего конкретного применения, зависит от используемой комбинации сплавов, но химический состав специально разработан для сценариев использования смешанных сплавов.

Почему сварка смешанных сплавов создает проблемы совместимости

Основная проблема соединения разнородных марок алюминия

Не все алюминиевые сплавы одинаково реагируют на нагревание или на определенный состав наполнителя. Когда два разных основных материала встречаются в сварном соединении, наполнитель должен быть совместим с обоими — химически, термически и механически. Несоответствие в любой из этих областей может привести к:

• Горячие трещины при затвердевании
• Пористость из-за взаимодействия магния и кремния
• Снижение пластичности в готовой зоне сварного шва.
• Несоответствующий внешний вид шариков и качество сварки.

Почему выбор наполнителя становится более сложным в смешанных сценариях

При сварке односплавов выбор присадки относительно прост. При производстве смешанных сплавов, что распространено в автомобильном, морском и промышленном оборудовании, наполнитель должен удовлетворительно работать в более широком диапазоне коэффициентов разбавления и составов зон термического влияния.

Риск не только косметический. Сварные швы, которые визуально кажутся прочными, могут содержать концентрации внутренних напряжений или микроструктурные недостатки, которые становятся очевидными только при циклической нагрузке или усталости. Выбор наполнителя с более широкой совместимостью снижает этот риск, не требуя использования другой проволоки для каждой конфигурации соединения.

Как химия ER4943 решает эти проблемы

Содержание кремния и его роль в поведении сварочной ванны

Кремний снижает температуру плавления сварочной ванны и улучшает текучесть. С практической точки зрения сварки это означает, что ванна течет в шов более равномерно, уменьшая тенденцию к неполному проплавлению в кончиках сварного шва. Это также снижает интервал затвердевания металла сварного шва, что напрямую связано с предрасположенностью к горячему растрескиванию.

Уровень кремния в ER4943 обеспечивает эти преимущества, оставаясь при этом в диапазоне, который не приводит к чрезмерному ухудшению механических свойств покрытия. Это намеренная калибровка — слишком мало кремния и преимущество трещиностойкости теряется; слишком много, и сварной шов становится хрупким.

Роль магния в месторождении

Добавление магния — это то, что существенно отличает ER4943 от его предшественника. Магний способствует упрочнению твердого раствора в металле сварного шва, что приводит к образованию отложений со значительно более высокими характеристиками растяжения и текучести по сравнению с проволоками, содержащими только кремний, в эквивалентных условиях.

Это особенно важно при сварке основных сплавов, содержащих магний, например, серии 5xxx. Без некоторого количества магния в наполнителе разбавление основного материала может привести к несбалансированному химическому составу зоны сварки. Контролируемое содержание магния помогает поддерживать более стабильный состав отложений в диапазоне уровней разбавления.

Взаимодействие между кремнием и магнием

Одной из исторических проблем, связанных с сочетанием кремния и магния при сварке алюминия, является образование соединений на границах зерен, которые могут снизить пластичность. Химический состав ER4943 разработан таким образом, чтобы поддерживать это взаимодействие в приемлемых пределах при нормальных параметрах сварки.

Это не означает, что проволока невосприимчива ко всем микроструктурным проблемам (присадочная проволока не защищена), но это означает, что при проектировании был учтен баланс и что проволока ведет себя предсказуемо при использовании в пределах предполагаемого диапазона параметров.

С какими комбинациями сплавов хорошо справляется ER4943?

Совместимость с базовыми материалами серии 6xxx

Сплавы серии 6xxx, содержащие кремний и магний в качестве основных легирующих элементов, относятся к числу наиболее часто свариваемых марок алюминия в конструкционном и архитектурном производстве. Они также являются одними из наиболее чувствительных к растрескиванию при сварке с наполнителями, которые не соответствуют их поведению при затвердевании.

Алюминиевая сварочная проволока ER4943 считается надежным выбором для соединений 6xxx-6xxx, а также комбинаций 6xxx-3xxx и 6xxx-1xxx. Кремний в проволоке помогает регулировать характеристики затвердевания разбавленной зоны сварки, а магний поддерживает прочность наплавки.

Производительность на сплавах 3xxx и 1xxx

Сплавы серии 3xxx, обычно используемые в теплообменниках и автомобильных панелях, а также сплавы чистого алюминия серии 1xxx, используемые в электротехнике и химической промышленности, как правило, менее требовательны с точки зрения чувствительности к растрескиванию. ER4943 стабильно работает с этими материалами, а его улучшенная текучесть по сравнению с некоторыми другими вариантами наполнителей может быть преимуществом при работе с тонкими срезами или с жесткими допусками.

Где использование сплава 5xxx меняет расчеты

Сварка сплавов серии 5xxx, содержащих более высокий уровень магния, требует тщательного выбора присадки. ER4943 можно использовать в некоторых смешанных соединениях, связанных с 5xxx, особенно там, где компонент 5xxx имеет более низкое содержание магния. Однако для соединений, включающих марки 5xxx с высоким содержанием магния, где прочность в зоне сварного шва является основным требованием, наполнитель серии 5xxx все же может быть более подходящим выбором. Решение следует принимать на основе конкретных обозначений сплавов и механических требований готового соединения.

Сравнение ER4943 с соседними вариантами наполнителей

Чем он отличается от 4043 на практике

Обозначение 4043 долгое время было стандартным выбором для алюминиевого наполнителя на основе кремния. Он обеспечивает хорошую трещиностойкость и текучесть, но образует наплавку с более низкой прочностью, особенно при использовании со сплавами, которые реагируют на старение или упрочнение твердого раствора.

ER4943 был разработан как ответ на это ограничение. Добавление магния в кремниевую основу повышает прочность наплавки без ущерба для трещиностойкости и характеристик текучести, которые сделали 4043 надежным стандартом. Для применений, где важна прочность после сварки (конструкционные кронштейны, несущие рамы или соединения, подверженные циклическим нагрузкам), эту разницу стоит учитывать при выборе наполнителя.

Чем он отличается от 5356 на практике

Проволока 5356, принадлежащая к семейству алюминиево-магниевых сплавов, обеспечивает более высокую прочность наплавки и широко используется в конструкционном и морском производстве. Однако он несет в себе более высокий риск горячего растрескивания некоторых базовых материалов, особенно серии 6xxx, а более высокое содержание магния в нем может создать проблемы в условиях эксплуатации при повышенных температурах.

ER4943 занимает другую позицию в матрице выбора. Он не является прямой заменой 5356 в высокопрочных конструкциях, но обеспечивает более предсказуемый профиль поведения в соединениях смешанных сплавов, где комбинация основного материала включает как чувствительные к растрескиванию, так и чувствительные к прочности элементы.

Упрощенный справочник по сравнению

Это сравнение упрощено и предназначено для общего ознакомления. Конкретные требования к применению всегда следует подтверждать в соответствии с действующими рекомендациями по выбору присадки и, при необходимости, аттестовать с помощью испытаний процедуры сварки.

Практические соображения по использованию ER4943

Совместимость с защитным газом

ER4943 совместим с защитным газом аргоном, который является стандартным выбором для сварки алюминия MIG и TIG. Смеси аргона и гелия можно использовать там, где для более толстых секций требуется более высокая тепловая мощность или когда требования к скорости движения требуют более жидкой ванны. Проволока не требует какого-либо специального подхода к экранированию, кроме того, который используется для сопоставимых кремнийсодержащих наполнителей.

Пригодность процесса

Проволока подходит как для процессов MIG, так и для TIG. При сварке MIG его характеристики текучести поддерживают одинаковые профили шва в диапазоне скоростей перемещения и положений. При сварке TIG контролируемый химический состав способствует стабильной дуге и предсказуемому поведению сварочной ванны, что особенно полезно при точных работах или соединениях с жесткими допусками посадки.

Хранение и обращение

Алюминиевая присадочная проволока чувствительна к влаге, и ER4943 не является исключением. Проволоку следует хранить в сухом помещении, вдали от циклических температур, которые могут привести к образованию конденсата на катушке. Открытые неиспользуемые катушки следует запечатать или хранить в контролируемом шкафу для хранения. Загрязнение от влаги или поверхностного окисления является одним из наиболее распространенных источников пористости алюминиевых сварных швов, а правильная практика хранения исключает из процесса предотвратимую переменную.

Предсварочная подготовка

Независимо от выбора присадки алюминиевую основу следует очистить от оксидного слоя и поверхностных загрязнений непосредственно перед сваркой. Щетки из нержавеющей стали, предназначенные для использования с алюминием, в сочетании с соответствующей очисткой растворителем являются стандартной практикой. Оксидный слой на алюминии плавится при значительно более высокой температуре, чем основной металл, и даже тонкий остаточный слой может нарушить плавление и вызвать пористость в зоне сварного шва.

Секторы применения, где ER4943 регулярно используется

Автомобильные и транспортные компоненты

Конструкция из смешанных сплавов распространена в конструкциях автомобильных кузовов, где различные марки алюминия выбираются в соответствии с конкретными требованиями к эксплуатационным характеристикам — формуемости панелей кузова, прочности элементов конструкции, коррозионной стойкости в открытых участках. ER4943 используется при сборке и ремонте, где эти разные марки встречаются в сварном соединении, и единая, согласованная спецификация присадочного материала предпочтительнее, чем использование нескольких типов проволоки.

Производство промышленного оборудования

Рамы, кожухи и элементы конструкции, изготовленные из стандартных алюминиевых профилей, часто включают сплавы серии 6xxx различных сортов, а иногда и в сочетании с компонентами 3xxx или 1xxx. Эта проволока обеспечивает единый вариант наполнителя для всех этих комбинаций, что упрощает управление наполнителем в производственной среде.

Теплообменники и обработка жидкостей

Применение сплавов серии 3xxx в конструкции теплообменников выигрывает от характеристик текучести кремнийсодержащих наполнителей. Если эти компоненты соединяются с фитингами или конструктивными элементами, изготовленными из сплавов 6xxx, ER4943 предлагает совместимый вариант наполнителя, который обрабатывает обе стороны соединения без необходимости использования переключателя.

Техническое обслуживание и ремонтные работы

При полевом ремонте или ремонтной сварке основной сплав не всегда известен с уверенностью. Более широкий профиль совместимости этой проволоки делает ее практичным выбором по умолчанию в ситуациях, когда комбинация сплавов смешанная или неопределенная, что снижает вероятность несоответствия наполнителя, вызывающего проблемы с качеством сварки при незапланированных ремонтных работах.

Вопросы, которые стоит задать перед выбором ER4943

Прежде чем окончательно определиться со спецификацией наполнителя для применения смешанных сплавов, стоит проработать следующее:

1. Каковы конкретные обозначения сплавов обоих основных материалов? ER4943 хорошо работает во многих комбинациях, но имеет ограничения при использовании сплавов 5xxx с высоким содержанием магния в соединениях, критичных к прочности.
2. Каковы механические требования к готовому сварному шву? Если прочность на разрыв в зоне сварки должна соответствовать определенному порогу, убедитесь, что свойства наплавки соответствуют этому требованию в соответствии с вашими параметрами сварки и любыми условиями послесварочной обработки.
3. Будет ли сварная сборка подвергаться воздействию повышенных рабочих температур? Кремнийсодержащие наполнители обычно не рекомендуются для эксплуатации при длительных повышенных температурах. Если область применения связана с температурами, превышающими типичные рабочие диапазоны окружающей среды, это следует учитывать при выборе наполнителя.
4. Планируется ли анодирование после сварки? Сварные отложения, содержащие кремний, обычно не приобретают соответствующего цвета при анодировании вместе со многими сплавами на основе алюминия. Если внешний вид после анодирования является требованием, это важный фактор при выборе наполнителя.
5. Была ли процедура квалифицирована для этой комбинации? Если требуется соответствие нормам или сертификация качества, выбор присадочного материала должен быть подтвержден с помощью квалифицированной процедуры сварки, а не предполагаться только на основе общих рекомендаций по совместимости.

Принятие решения о выборе наполнителя

ER4943 предлагает продуманный баланс трещиностойкости, прочности наплавки и совместимости с перекрестными сплавами, что делает его практичным вариантом для производителей и инженеров, регулярно работающих со смешанными марками алюминия. Это не универсальное решение — не существует единой присадочной проволоки — но его химический состав был специально разработан для устранения ограничений, которые возникают, когда наполнители, содержащие только кремний, сочетаются с базовыми материалами, содержащими магний.

Решение о выборе алюминиевой сварочной проволоки ER4943 должно быть основано на четком понимании используемой комбинации сплавов, механических требований и требований к обслуживанию соединения, а также условий процесса, при которых она будет применяться. Когда эти факторы соответствуют замыслу его конструкции, он работает как надежный и стабильный наполнитель в ряде областей применения смешанных сплавов. Если вы оцениваете эту проволоку для конкретного применения или хотите установить квалифицированную спецификацию наполнителя для процесса производства смешанных сплавов, компания Hangzhou Kunli Welding Materials Co., Ltd. может предоставить документацию по материалам, техническую консультацию и количество образцов для подтверждения вашей оценки. Получение информации о комбинации сплавов и сведениях о применении — это практическая отправная точка для подтверждения того, подходит ли эта проволока для ваших требований к сварке.
